卡车底盘振动与冲击测试

卡车底盘振动与冲击测试是评估车辆底盘在动态载荷下的结构强度、耐久性和安全性的关键检测项目。通过模拟实际行驶中的振动、路面冲击和极端工况，验证底盘组件（如车架、悬挂系统、连接件等）的抗疲劳性能、紧固可靠性及整体稳定性，为设计优化、质量控制和法规符合性提供数据支持。测试涵盖正弦振动、随机振动、瞬态冲击等多种加载方式，需结合国际标准与行业规范执行。

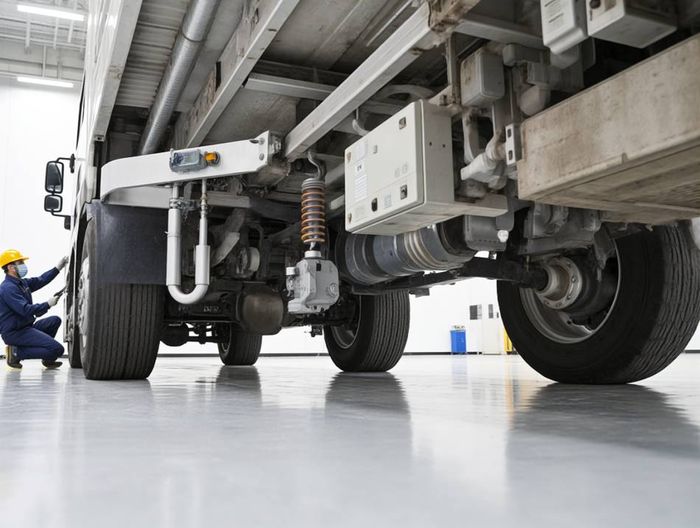

卡车底盘振动与冲击测试项目介绍

振动与冲击测试是卡车底盘研发和质量验证的核心环节，主要分为三部分：正弦振动测试模拟周期性载荷（如发动机振动），随机振动测试复现实际路况的不规则激励，冲击测试验证底盘对瞬时大载荷（如过坑、急刹）的耐受能力。

测试需覆盖底盘全生命周期工况，包括空载、满载、极限载重状态下的动态响应分析，重点关注车架应力集中区域、悬挂系统连接点及关键焊接部位的损伤积累。

通过数据采集系统记录加速度、位移、应变等参数，结合有限元仿真对比，识别潜在设计缺陷，优化结构刚度分布与减震系统匹配性。

卡车底盘振动与冲击测试范围

测试对象包括钢制/铝合金车架总成、板簧/气囊悬挂系统、转向机构安装点、变速箱支架等核心承载部件，以及电气线束、管路固定装置等附属结构的抗振性能。

载荷谱覆盖0-500Hz频率范围，冲击加速度最高达50g（视车型等级），测试时长依据ISO 16750-3标准累计等效实际行驶30万公里工况。

特殊场景需增加环境耦合测试，如高温/低温振动台试验、盐雾环境下的冲击耐久性验证，评估材料性能衰减对结构完整性的影响。

卡车底盘振动与冲击测试所需样品

完整底盘总成（含悬挂、制动系统）为必测样品，需提供设计图纸与装配工艺文件。若测试局部组件（如平衡轴支架），需附带相邻连接结构的模拟负载工装。

样品数量需满足统计学要求：研发阶段至少3套原型件，量产阶段按AQL抽样标准抽取。特殊定制车型需提供全尺寸实车底盘。

测试前需对样品进行初始状态记录，包括螺栓扭矩值、焊缝无损检测报告、表面防护层厚度等基础参数备案。

卡车底盘振动与冲击测试所需设备

电液伺服振动台（推力≥50吨）实现三轴六自由度激励，配备空气弹簧隔离地基减少环境干扰。冲击测试需跌落试验台或气动冲击锤系统。

数据采集系统需包含ICP型加速度传感器（量程±500g）、动态应变片（1000Hz采样率）、激光位移计（0.1mm分辨率），通道数不少于32路。

辅助设备包括环境箱（-40℃~+120℃温控）、模态激振器（用于固有频率识别）、高速摄像机（1000fps以上）捕捉瞬态形变。

卡车底盘振动与冲击测试流程

1、预测试阶段：进行白噪声扫描获取底盘固有频率，避免共振区间；安装应变片与加速度计，标定传感器精度。

2、基准测试：按QC/T 1069标准执行扫频振动（5-500Hz，0.5g），绘制传递函数曲线，建立初始响应数据库。

3、耐久测试：加载用户自定义谱或标准路谱（如SAE J2562），持续72-240小时，每8小时停机检查裂纹、松动等故障。

4、冲击验证：施加半正弦波/后峰锯齿波冲击（脉宽6ms，峰值30g），重复5次后评估塑性变形量。

卡车底盘振动与冲击测试技术与方法

采用模态叠加法分解复杂振动响应，通过ODS（工作变形分析）定位异响源。冲击测试中运用SRS（冲击响应谱）评估多自由度耦合效应。

耐久性分析基于Miner线性累积损伤理论，结合雨流计数法处理随机载荷数据。关键焊缝处使用数字图像相关技术（DIC）捕捉微米级形变。

新兴技术包括：基于数字孪生的虚拟振动台迭代测试、光纤光栅传感器网络实时监测应力分布、AI算法预测疲劳寿命。

卡车底盘振动与冲击测试标准与规范

ISO 16750-3: 道路车辆电气电子设备环境试验标准，定义振动与冲击测试参数分级及持续时间。

SAE J2380: 针对电动车底盘的随机振动测试流程，包含电池组安装点专项验证条款。

GB/T 4970-2022: 汽车平顺性试验方法，规定底盘振动传递特性测试的传感器布置方案。

ASTM D4169-22: 运输包装件随机振动测试标准，适用于底盘搭载货物固定系统验证。

IEC 60068-2-64: 宽频随机振动试验方法，覆盖5-2000Hz高频段异常共振检测。

MIL-STD-810H: 军用设备环境工程指南，Method 514.8提供多轴冲击测试程序参考。

EN 12663-1: 轨道应用金属结构强度要求，部分条款适用于重载卡车底盘设计验证。

JASO C 618: 日本汽车标准协会制定的商用车底盘部件振动耐久性评价方法。

ISO 19453-3: 电动商用车驱动系统振动测试规范，涉及电机支架与底盘连接件评估。

CATARC T03-2021: 中国汽车技术研究中心发布的智能卡车底盘抗冲击性能测试规程。

卡车底盘振动与冲击测试服务周期

常规测试项目周期为7-15个工作日，包含样品安装、基础振动谱测试与初步报告。需定制复杂路谱或环境耦合试验时延长至20-35日。

加速寿命试验（如等效30万公里强化振动）通常连续运行240小时（10天），数据整理与失效分析另需3-5日。

加急服务可压缩至5个工作日，但需支付50%附加费，且每日测试时长不超过18小时以满足设备冷却要求。

卡车底盘振动与冲击测试应用场景

新车研发阶段：验证轻量化设计（如铝镁合金车架）的动态强度，优化拓扑结构降低重量同时保证抗冲击性能。

供应链管理：对二级供应商提供的悬挂臂、推力杆等部件进行入厂振动耐久性抽检，确保批量一致性。

售后故障分析：针对断裂、异响等质量问题，通过振动复现与模态分析追溯设计缺陷或工艺问题。

法规认证：满足欧盟WVTA整车型式认证、中国CCC认证对底盘系统动态安全性的强制检测要求。

改装车合规性：特种车辆（如冷藏车、消防车）改装后需重新测试底盘承载能力与振动传递特性。
