船舶船体结构无损探伤

船舶船体结构无损探伤是确保船舶安全性和可靠性的关键技术，通过非破坏性检测方法评估船体材料的完整性。主要针对焊缝、钢板、铸件等关键部位，检测裂纹、气孔、夹渣等缺陷。检测方法包括超声检测（UT）、射线检测（RT）、磁粉检测（MT）、渗透检测（PT）和涡流检测（ET）。该技术贯穿船舶建造、维修和服役周期，可有效预防结构失效事故，满足国际海事组织（IMO）和船级社规...

全国热线
156-0036-6678

船舶船体结构无损探伤概述

船舶船体结构无损探伤项目介绍

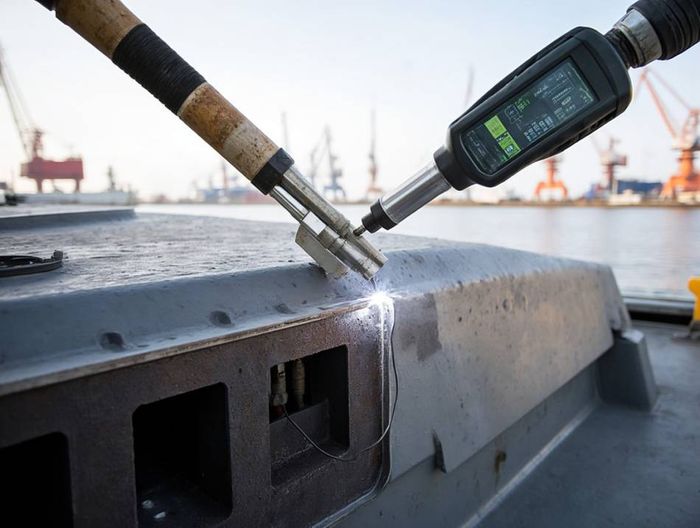

在船舶建造阶段，无损探伤聚焦于焊接接头的质量控制。采用多频超声波探伤仪对船体纵骨、肋骨与外壳板的对接焊缝进行100%检测，通过时差衍射法（TOFD）精确测量未熔合、未焊透等缺陷的深度和长度。检测数据需符合IACS UR W11标准中对缺陷尺寸的验收准则，典型允许缺陷长度不超过板厚的2倍。

船舶维修检测重点在于腐蚀损伤评估。使用相控阵超声技术对船体外板进行C扫描成像，量化腐蚀减薄区域的范围和剩余厚度。依据ISO 12944标准，当局部腐蚀深度超过原板厚20%或面积超过0.5m²时，需启动结构补强程序。对于难以接触的部位，采用数字射线检测（DR）替代传统胶片技术，检测效率提升40%以上。

特殊结构检测涉及舵系、推进轴等关键部件。针对艉轴锥体部位，实施磁粉检测（MT）与渗透检测（PT）双重验证，可检出0.1mm级表面裂纹。根据ASTM E709标准要求，检测环境照度需控制在500-1000 lux范围，磁悬液浓度保持1.2-2.4mL/100mL的精准配比。

复合材料船体检测引入激光散斑干涉技术，通过加载前后表面位移场变化识别分层缺陷。采用ASTM E2580标准规定的加载方式，压差控制在±50kPa内，检测灵敏度可达0.5mm分层缺陷。该技术特别适用于玻璃钢（FRP）船体的层间粘接质量评估。

智能化检测系统已实现船体大范围快速筛查。搭载电磁声传感器（EMAT）的爬壁机器人，可在船壳表面自动执行超声导波检测，单次覆盖宽度达300mm，检测速度2m/min。系统通过API 2X标准验证，对厚度30mm钢板的最小可检缺陷尺寸为3mm×1mm。
