外墙砖力学性能测试

外墙砖力学性能测试是评估外墙砖在力学荷载下抗破坏能力的关键检测项目，主要针对其抗折强度、抗压强度、抗冲击性等指标。通过标准化测试方法，验证外墙砖是否符合建筑安全规范，确保其在风压、地震、温度变化等外力作用下的结构稳定性。测试涵盖实验室模拟与实际工况结合，涉及多种专用设备及国内外标准，为工程设计选材、施工验收及质量监管提供科学依据。

外墙砖力学性能测试目的

1、保障建筑安全：通过测试验证外墙砖在风荷载、地震力等极端条件下的力学承载能力，避免脱落或断裂风险。

2、符合规范要求：满足《建筑装饰装修工程质量验收规范》等标准对建材力学性能的强制性要求。

3、材料选型依据：为设计师和施工方提供抗折、抗压强度数据，指导合理选材。

4、质量控制手段：检测生产过程中材料配比、烧结工艺等对力学性能的影响，优化生产工艺。

5、事故责任鉴定：在发生外墙砖脱落事故时，通过测试数据追溯质量问题责任方。

外墙砖力学性能测试方法

1、三点弯曲试验：使用万能试验机对砖体施加集中荷载，测定抗折强度（破坏荷载/截面积）。

2、抗压强度测试：将砖样置于压力机中，匀速加载至碎裂，计算单位面积承压极限值。

3、冲击试验：通过摆锤冲击试验机模拟冰雹、坠物等瞬时冲击，评估抗冲击韧性。

4、冻融循环后强度测试：将饱水砖样进行-15℃~20℃冻融循环，检测强度衰减率。

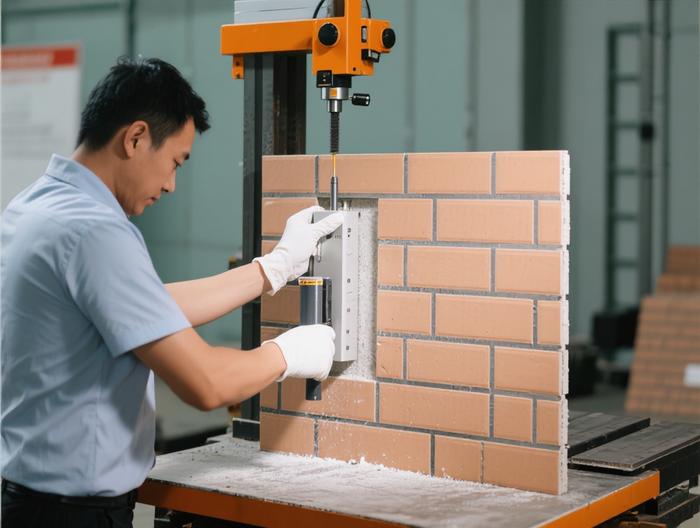

5、粘结强度测试：使用拉拔仪测定外墙砖与基层的粘结强度，验证施工工艺合规性。

外墙砖力学性能测试分类

1、静态力学测试：包括抗折、抗压等持续加载试验，反映材料基础强度。

2、动态力学测试：如落球冲击试验，模拟突发外力作用下的破坏模式。

3、环境耦合测试：结合温度、湿度变化（如冻融循环）后的力学性能评估。

4、界面性能测试：重点检测砖-胶粘剂-基层复合体系的整体力学性能。

5、耐久性测试：通过加速老化试验预测长期使用后的强度保留率。

外墙砖力学性能测试技术

1、非接触式应变测量：采用数字图像相关技术（DIC）捕捉砖体变形过程。

2、声发射监测：通过材料破裂时释放的声波信号定位内部缺陷。

3、微CT扫描：对测试后样品进行三维断层扫描，分析破坏机理。

4、高速摄像记录：配合冲击试验捕捉毫秒级裂纹扩展过程。

5、有限元仿真：基于测试数据建立力学模型，预测复杂工况下的性能表现。

外墙砖力学性能测试步骤

1、样品制备：按标准要求切割砖体，确保尺寸公差≤±1mm，边缘打磨处理。

2、环境调节：在(23±2)℃、湿度50%±5%条件下养护24小时以上。

3、设备校准：对万能试验机、压力传感器进行零点及量程校准。

4、加载测试：以(0.5~1)MPa/s速率匀速加载，记录破坏荷载值。

5、数据修正：根据砖体实际尺寸换算标准单位强度（N/mm²）。

6、失效分析：观察断口形貌，判断脆性断裂或塑性变形特征。

外墙砖力学性能测试所需设备

1、万能材料试验机：量程≥50kN，精度等级1级，配备三点弯曲夹具。

2、压力试验机：最大荷载2000kN，带球面支座确保均匀受压。

3、冲击试验机：摆锤能量范围5J~50J，满足不同厚度砖体测试。

4、低温试验箱：温控范围-40℃~+150℃，支持自动冻融循环。

5、拉拔仪：液压或机械式，最大拉力10kN，分辨率1N。

6、数字测厚仪：测量精度0.01mm，用于样品尺寸校验。

外墙砖力学性能测试参考标准

1、GB/T 4100-2015《陶瓷砖》规定Ⅰ类外墙砖最小抗折强度≥35MPa。

2、JC/T 457-2014《陶瓷劈离砖》明确劈离砖抗压强度≥100MPa。

3、GB/T 3810.4-2016 陶瓷砖断裂模数和破坏强度测试方法。

4、ISO 10545-4:2019 国际标准中三点弯曲试验的具体实施规范。

5、ASTM C648-20 美国标准对外墙砖抗断裂强度的分级要求。

6、EN 14411:2016 欧盟标准划分陶瓷砖力学性能等级（T类）。

7、JGJ 110-2017 建筑工程饰面砖粘结强度检验标准。

8、GB/T 9966.1-2020 天然石材试验方法 第1部分：干燥压缩强度。

9、ISO 13006:2018 陶瓷砖尺寸、表面质量、物理性能综合要求。

10、AS/NZS 4459.4:2019 澳新标准对户外用砖抗冻融性能的测试规程。

外墙砖力学性能测试注意事项

1、样品代表性：同一批次至少取5块完整砖，避开边缘缺陷区域取样。

2、加载速率控制：过快加载会导致强度测试值虚高，需严格保持(0.5±0.1)MPa/s。

3、支座间距调整：三点弯曲试验跨度应为砖厚度的10倍±1mm。

4、湿度敏感性处理：陶质砖需先浸水饱和，炻质砖和瓷质砖可直接测试。

5、数据剔除原则：单个测试值偏离平均值20%以上时需重新取样复测。

外墙砖力学性能测试合规判定

1、强度等级匹配：根据工程设计要求的抗震等级选择对应强度等级（如AⅠ、AⅡ类）。

2、离散系数控制：同一批次抗折强度变异系数≤15%视为质量稳定。

3、冻融后强度保留率：经50次冻融循环后，强度损失率不得超过20%。

4、冲击能量阈值：依据GB/T 3810.5规定，9mm厚砖需通过0.55J冲击无破裂。

5、粘结强度下限：JGJ 110规定现场拉拔强度≥0.4MPa为合格。

外墙砖力学性能测试应用场景

1、高层建筑幕墙：验证风压荷载下砖体抗折强度是否满足设计要求。

2、地震高发区：评估砖体在水平地震力作用下的抗剪切能力。

3、严寒地区工程：检测冻融循环后的强度衰减，预防季节性脱落。

4、旧城改造项目：对既有建筑外墙砖进行强度抽检，确定维修方案。

5、特殊造型建筑：针对异形砖的力学性能专项测试，确保曲面部位安全性。
